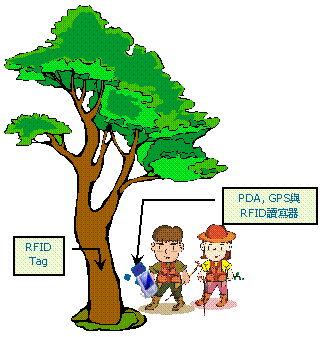

圖1  單體式RFID系統示意圖

         為尋求解決辦法，本計畫嘗試改變系統架構，利用PDA與藍芽或
    主動式系統整合後長距離感測優點，與被動式讀取器進行整合，形成同
    時應用藍芽（或主動式RFID）與被動式RFID之分離式架構。由於藍芽
    或主動式系統感測範圍長達數十公尺，以記錄者為中心，調查者只要位
    於此感測範圍內，即能在量測樣木同時進行資料記錄與無線傳輸，並透
    過調查者手部之被動式讀取器，將資料寫入釘掛於樣木上的電子標籤。
    此一設計徹底解決了調查者與記錄者在空間上互相干擾的問題。

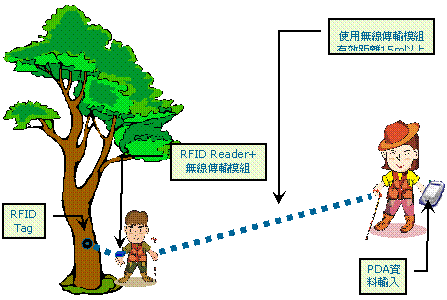

圖2  分離式RFID系統示意圖

    二、無線電波頻段驗測及電子標籤選擇
         RFID系統使用之無線電波頻段，通常分為低頻（LF）、高頻
    （HF）、超高頻（UHF）等。低頻電波雖不易受水氣及阻隔干擾，然
    而傳輸距離短；電波頻率越高，則其傳輸距離增長，但易受環境干擾降
    低其辨識成功率。由於野外調查常遭遇到下雨、起霧、泥土覆蓋等情況
    ，因此必須先模擬不同使用環境進行測試，就傳輸距離與辨識成功率兩
    者取得最佳平衡點，以決定系統採用之頻率。

圖3  林木調查使用之電子標籤

         本計畫共選用了HF（13.56MHz）、UHF（2.45GHz）兩種頻
    段、8種不同天線形式的電子標籤進行測試，並以水霧、樹葉及泥巴覆
    蓋等方式模擬現場環境，結果以HF頻段（13.56MHz）較適林木調查
    使用，辨識率可達100%、感應距離約5至10公分。UHF（2.45GHz）
    雖可達40公分感應距離，一旦為水霧或泥巴覆蓋，則會大幅降低或完全
    無法感測，不適野外環境應用。

         電子標籤的封裝，則是經由不同封裝材質、天線形式測試，以環
    境耐受度最高的規格開發設計；野外使用時，則以對林木生長影響最
    小、且能長時間固定的方式，將電子標籤釘掛於樹體。
